XC/XD
所属分类：公制过渡接头
产品描述：公制螺纹卡套式24°密封接头订货说明：
标注标例：
1CT-30-12为轻型接头体即“L”系列。1DT-30-12为重型接头体即“S”系列。ICT-30-12RN为一整套，1DT-30-12RN为一整套。代号后面加“9”表示90°弯头，代号后面加“4”表示45°弯头。
我要询价
产品规格

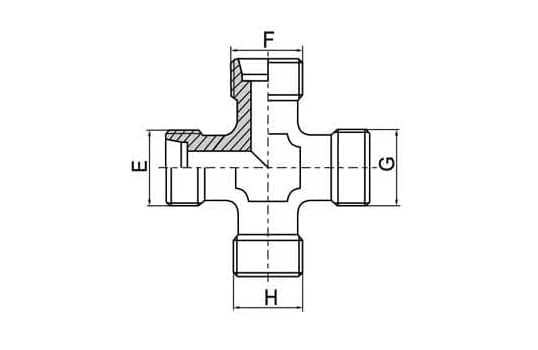

| 代号 Part No. |
螺纹Thread | 管子外径Tube O.D. | 尺寸Dimensions | 压力等级 Mpa |
||
| E、F、G、H | D1 、D2 、D3、D4 | L1 | S2 | |||
| XC-12 | M12 × 1.5 | M12 × 1.25 | 6 | 27 | 14 | 31.5 轻系列 L |
| XC-14 | M14 × 1.5 | M14 × 1.5 | 8 | 29 | 17 | |
| XC-16 | M16 × 1.5 | M16 × 1.5 | 10 | 30 | 19 | |
| XC-18 | M18 × 1.5 | M18 × 1.5 | 12 | 32 | 22 | |
| XC-22 | M22 × 1.5 | M22 × 1.5 | 15 | 36 | 27 | |
| XC-26 | M26 × 1.5 | M26 × 1.5 | 18 | 40 | 32 | |
| XC-30 | M30 × 2.0 | M30 × 2.0 | 22 | 44 | 36 | 16 轻系列 L |
| XC-36 | M36 × 2.0 | M36 × 2.0 | 28 | 47 | 41 | |
| XC-45 | M45 × 2.0 | M45 × 2.0 | 35 | 56 | 50 | |
| XC-52 | M52 × 2.0 | M52 × 2.0 | 42 | 63 | 60 | |
| XD-14 | M14 × 1.5 | M14 × 1.5 | 6 | 31 | 17 | 63 重系列 S |
| XD-16 | M16 × 1.5 | M16 × 1.5 | 8 | 32 | 19 | |
| XD-18 | M18 × 1.5 | M18 × 1.5 | 10 | 34 | 22 | |
| XD-20 | M20 × 1.5 | M20 × 1.5 | 12 | 38 | 24 | |
| XD-22 | M22 × 1.5 | M22 × 1.5 | 14 | 40 | 27 | |
| XD-24 | M24 × 1.5 | M24 × 1.5 | 16 | 43 | 30 | 40 重系列 S |
| XD-30 | M30 × 2.0 | M30 × 2.0 | 20 | 48 | 36 | |
| XD-36 | M36 × 2.0 | M36 × 2.0 | 25 | 54 | 46 | |
| XD-42 | M42 × 2.0 | M42 × 2.0 | 30 | 62 | 50 | |
| XD-52 | M52 × 2.0 | M52 × 2.0 | 38 | 72 | 60 | 31.5重系列S |
